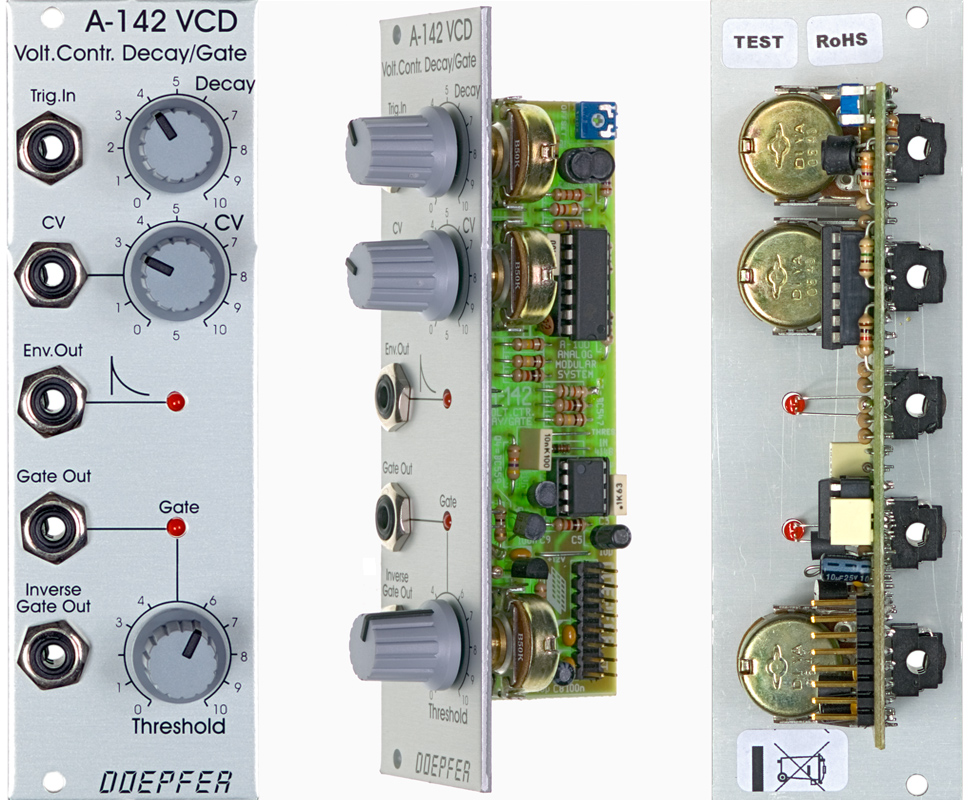

A-142

Le module A-142-1 est un générateur d’enveloppe et de gate.
Le seul paramètre de temps est le decay (comme sur la TB303). Il peut être ajustable manuellement ou par tension (avec atténuateur).
L’enveloppe est représenté par une LED.
De plus, il présente une sortie gate ainsi qu’une sortie gate inversée avec contrôle du seuil.

• Trig. In: entrée pour déclencher l’enveloppe ou le gate
• Decay: réglage manuel de la durée avec laquelle l’enveloppe va s’éteindre
• CV: entré de contrôle en tension avec atténuateur pour la durée de l’enveloppe
• Env. Out: sortie de l’enveloppe
• Gate Out: sortie du gate
• Inverse Gate Out: sortie inversée du gate
• Threshold: réglage manuel (par rapport au niveau de l’enveloppe) du seuil auquel le gate va se couper

Caractéristiques techniques :

• Dimension : 8HP
• Profondeur : 40 mm
• Consommation : 40 mA
