Cadrans (sur commande)

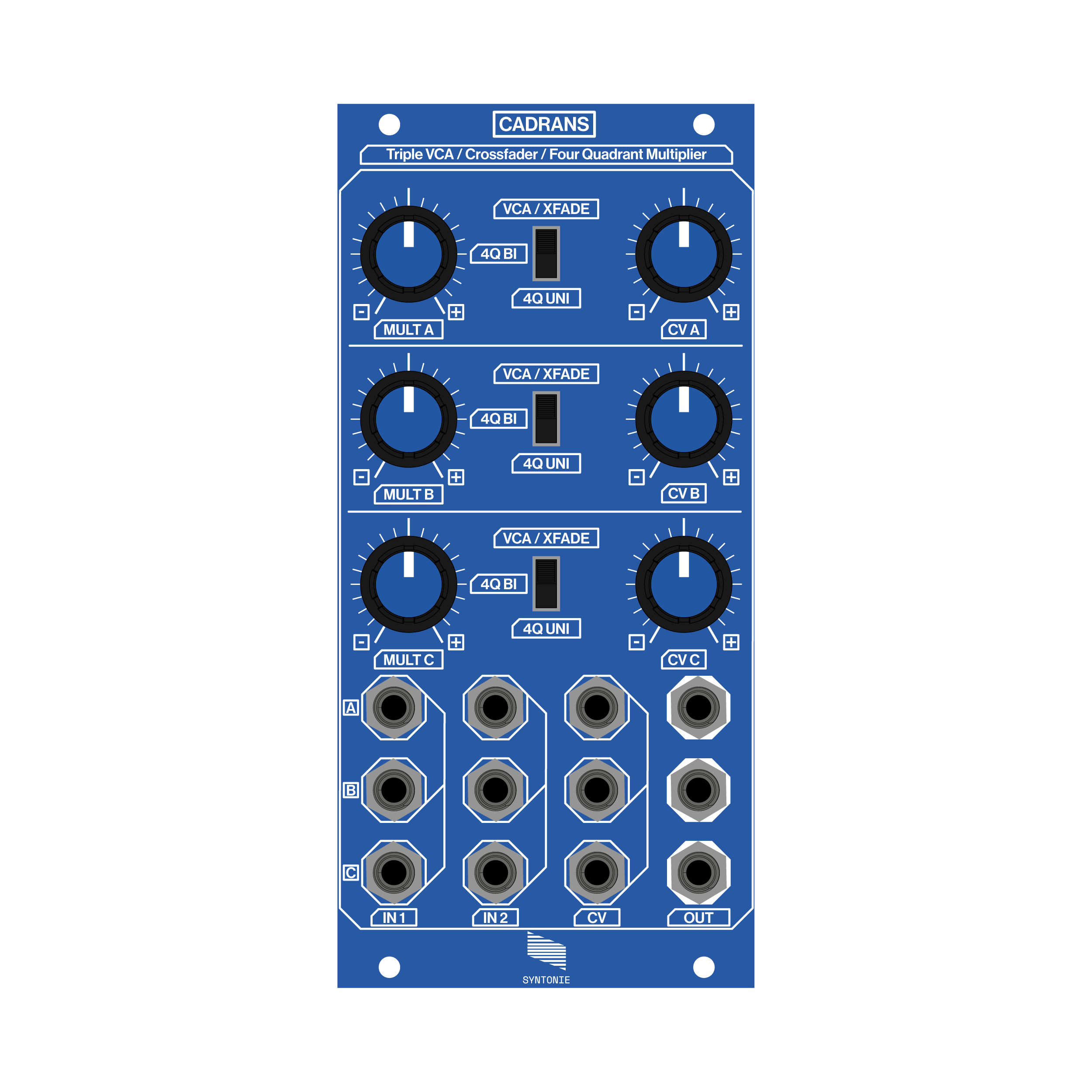

Cadrans par Syntonie — Triple VCA / Crossfader / Multiplicateur à quatre quadrants

Cadrans, est un module de Syntonie qui regroupe trois processeurs de signal identiques dans un seul panneau. Chaque canal offre un réglage d’amplitude contrôlé par tension et un commutateur de mode qui modifie son comportement, passant de VCA à multiplicateur de signal.

En mode VCA/XFADE, chaque canal fonctionne comme un amplificateur standard contrôlé en tension. Les signaux passant par IN1 s’estompent vers le noir (0 V), tandis que ceux passant par IN2 s’estompent vers le blanc (+1 V). Lorsque les deux entrées sont actives, le canal se transforme en crossfader, créant des transitions fluides entre les sources.

Les modes 4Q BI et 4Q UNI transforment chaque canal en un multiplicateur à quatre quadrants, similaire à un atténuateur. Le mode 4Q BI gère les signaux bipolaires et peut pousser les sorties en dessous du niveau noir, créant ainsi des fondus plus rapides. Le mode 4Q UNI maintient tout dans la plage vidéo standard, avec des inversions centrées sur le niveau gris.

Les canaux peuvent fonctionner ensemble ou indépendamment : deux canaux peuvent traiter les signaux horizontaux et verticaux tandis que le troisième effectue un fondu entre les deux pour générer des formes.

Caractéristiques :

Trois canaux de traitement

Contrôle manuel de l’amplitude

Entrées CV avec atténuateurs

Trois modes : VCA/XFADE, 4Q BI, 4Q UNI

Deux entrées par canal

Fonctionnement indépendant des canaux

Capacité de traitement du signal RVB

Génération de formes 2D possible

Fonctionnalité de fondu enchaîné intégrée

Commandes à crans centraux

U    3

HP    12

Profondeur    42

+12V    170
