Solaire (sur commande)

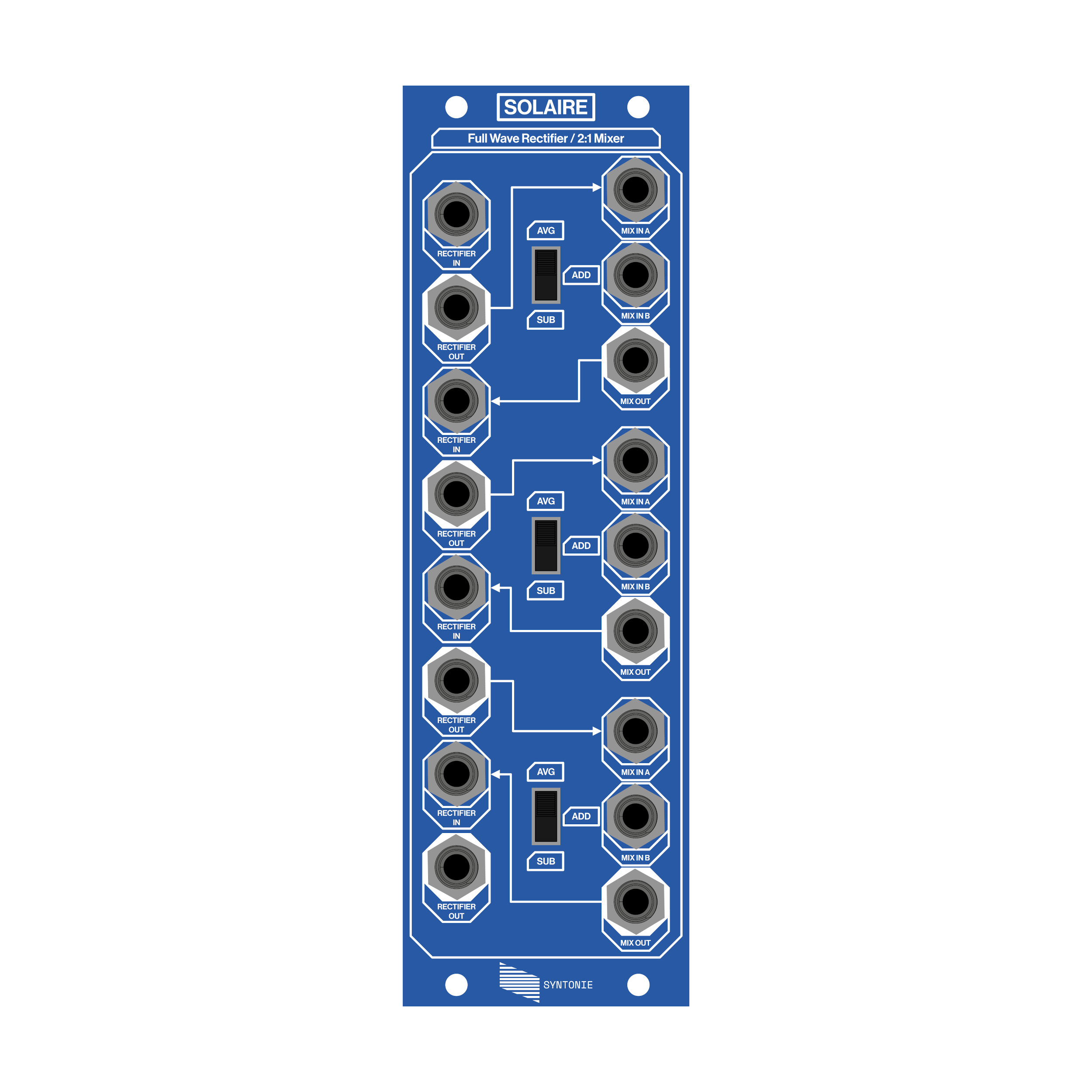

Redresseur quadruple à double alternance et mélangeur triple 2:1. Voici Solaire de Syntonie, un module utilitaire élégant pour la synthèse vidéo.

En théorie, un redresseur à double alternance inverse la partie négative de la phase. Qu’est-ce que cela signifie ? Par exemple, si nous avons une forme d’onde triangulaire, le redresseur inverserait tous les triangles descendants vers la phase supérieure. En pratique, cela double effectivement sa fréquence. Cependant, sur des formes d’onde complexes, Solaire crée un effet de solarisation, transformant les points les plus lumineux en points les plus sombres, ce qui lui confère une aura quelque peu métallique.

Le module comprend quatre redresseurs et trois mélangeurs 2:1 pour combiner deux signaux ou additionner un signal avec un signal LFO afin de moduler le décalage. Ces mélangeurs fonctionnent en mode moyenne, addition ou soustraction pour vos signaux. L’architecture des redresseurs et des mélangeurs de Solaire est normalisée. Ils peuvent être utilisés individuellement, ce qui augmente considérablement la flexibilité. À chaque étape, vous pouvez insérer un signal et rompre la normalisation, que ce soit pour générer des formes et des teintes complexes ou pour une modulation lente et progressive.

Syntone Solaire est ce dont vous avez besoin pour montrer à vos parents âgés comment fonctionne le LSD.

Caractéristiques

4 redresseurs à double alternance

3 mélangeurs 2:1

Modes de mélange AVG, ADD, SUB

Normalisation vers le circuit suivant

U    3

HP    8

Profondeur    42

+12V    100

–12V    0

+5V    0
